Для защиты верхней обвязки каркаса от ветра оптимальна комбинация диагональных связей и телескопических упоров: диагонали воспринимают сдвиг и опрокидывающий момент, а упоры фиксируют обвязку от горизонтального смещения до устройства постоянных связей. Портальные рамы уступают им по материалоёмкости и скорости монтажа, но удобны при частых проходах вдоль стены. Выбор конкретного решения определяется ветровым районом, высотой каркаса и стадией работ, а не универсальным шаблоном.
Физика процесса: как ветер создаёт парусность и опрокидывающий момент на верхней обвязке
Открытый каркас без заполнения работает как решётчатая конструкция: аэродинамические коэффициенты для него заметно выше, чем для замкнутого контура с обшивкой, поскольку ветер проходит сквозь стойки, но давление на наветренную плоскость и разрежение с подветренной стороны суммируются. Пока стена не раскреплена постоянными связями или обшивкой, ветровая нагрузка на каркас воспринимается только узлами крепления стоек к нижней обвязке и временными элементами.
Опрокидывающий момент считается относительно линии нижней обвязки: плечо равно высоте стены, а горизонтальная сила приложена в уровне верхней обвязки. Чем выше каркас, тем больше плечо и тем меньшее давление достаточно для потери устойчивости. Парусность каркаса усугубляется порывистостью: динамическая составляющая может превышать статическую в несколько раз, поэтому расчёт по СП 20.13330 ведут с учётом пульсаций и коэффициента надёжности по нагрузке.
Отдельная стена теряет устойчивость раньше, чем весь каркас: она не имеет связей в перпендикулярном направлении и работает как консоль. Поэтому раскрепление каркаса при ветре начинают с угловых и торцевых секций, где ветровое давление максимально.
Сравнение типов временных раскосов: диагональные связи, портальные рамы, телескопические упоры

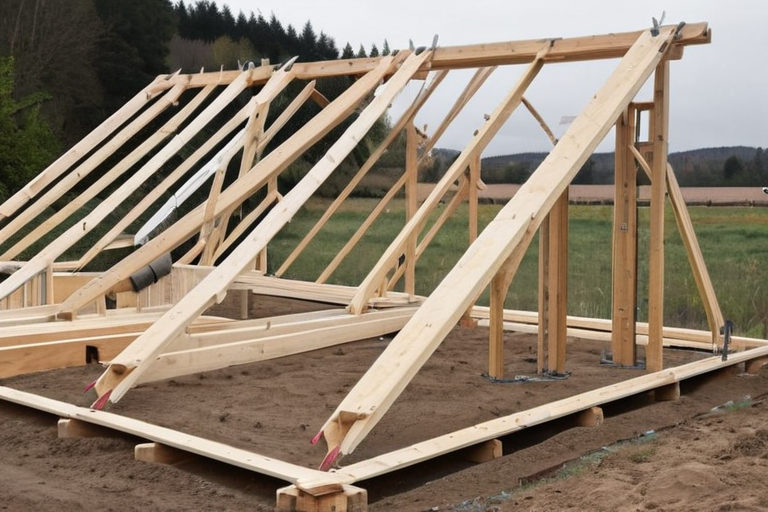

Диагональные связи из бруса или металлического профиля ставят под углом 45–60° к горизонту, крепят к верхней обвязке и к анкеру в грунте или к нижней обвязке соседней секции. Они работают на растяжение и сжатие, хорошо воспринимают сдвиг и опрокидывающий момент, но требуют точной геометрии и мешают проходам внутри контура.
Портальные рамы (П-образные) с регулируемыми стойками охватывают стену с двух сторон и фиксируют обвязку без анкеровки в грунт. Их преимущество — свобода перемещения вдоль стены и возможность повторного использования, недостаток — большая материалоёмкость и необходимость ровного основания под пятки стоек.
Телескопические упоры с анкерным креплением работают на сжатие и удерживают обвязку от смещения в одном направлении. Они быстро монтируются и удобны для локального усиления, но не заменяют диагональные связи при значительном опрокидывающем моменте.
| Решение | Материалоёмкость | Скорость монтажа | Повторное использование | Воспринимаемая нагрузка |
|---|---|---|---|---|
| Диагональные связи | Средняя | Средняя | Высокая (металл), низкая (дерево) | Высокая, сдвиг и момент |
| Портальные рамы | Высокая | Низкая | Высокая | Средняя, преимущественно сдвиг |
| Телескопические упоры | Низкая | Высокая | Высокая | Средняя, одно направление |
Критерии выбора шага и сечения раскосов в зависимости от ветрового района и высоты каркаса
Шаг раскосов привязывают к ветровому давлению: в I–II районах при высоте до 3 м достаточно парных связей по углам и промежуточных через 6–8 м, в III–V районах шаг сокращают до 4–6 м, в VI–VII — до 3–4 м с обязательным расчётом. Точные значения определяет проект, поскольку они зависят от типа местности и пульсационной составляющей.
Сечение деревянных раскосов обычно принимают не менее 40×100 мм при длине до 4 м, металлических — по расчёту на сжатие с учётом гибкости. Для двухэтажного каркаса раскрепление выполняют в двух ярусах: по верхней обвязке первого этажа и по обвязке второго. Мансардные каркасы с ломаным контуром требуют дополнительного яруса в зоне перелома.
Примеры для типовых каркасов
- Одноэтажный каркас до 3 м: диагонали по углам и через 6 м, телескопические упоры по торцам.
- Двухэтажный каркас до 6 м: два яруса диагоналей, шаг 4–5 м, анкеровка к грунту.
- Мансардный каркас: три яруса, включая зону перелома, с проверкой на прогрессирующее обрушение.
Технология установки и узлы крепления временных связей от ветра
Монтаж ведут от углов к центру, синхронно с установкой стен: сначала фиксируют угловые секции, затем промежуточные. Каждый раскос ставят до снятия монтажных подкосов, чтобы каркас не оставался без связей ни на одном этапе.
Узлы крепления к верхней обвязке выполняют анкерными болтами, струбцинами или перфорированными пластинами; к грунту — винтовыми или бетонными анкерами. Соединения должны исключать люфт: при динамических нагрузках ослабленный узел быстро теряет несущую способность. Металлические элементы защищают от коррозии, деревянные — от увлажнения.
Демонтаж возможен только после устройства постоянных связей, обшивки или кровли, воспринимающих ветровую нагрузку. До этого момента снимать раскосы запрещено.
Ошибки и риски при временном раскреплении: как избежать опрокидывания каркасной стены
Типичная ошибка — крепление раскосов только к верхней обвязке без анкеровки к грунту: такая связь удерживает геометрию, но не предотвращает опрокидывание всей стены. Несимметричная установка создаёт крутящий момент и разрушает каркас при боковом ветре.
Игнорирование порывистости и динамических коэффициентов приводит к тому, что расчёт по статическому давлению занижает нагрузку. Отсутствие проверки на прогрессирующее обрушение опасно для многопролётных каркасов: потеря одного раскоса может вызвать цепную реакцию.
Временные связи от ветра — это не «подстраховка на день», а расчётная конструкция, которая работает до появления постоянных связей.
Сравнительная таблица решений: эффективность против парусности и опрокидывания
| Критерий | Диагональные связи | Портальные рамы | Телескопические упоры |
|---|---|---|---|
| Стоимость | Средняя | Высокая | Низкая |
| Трудозатраты | Средние | Высокие | Низкие |
| Максимальная ветровая нагрузка | Высокая | Средняя | Средняя |
| Повторное использование | Да (металл) | Да | Да |
| Рекомендуемая стадия | Монтаж стен и перекрытий | Монтаж стен при проходах | Локальное усиление и торцы |
Остаточная парусность после установки раскосов сохраняется: связи не закрывают контур, поэтому ветер продолжает давить на стойки. Снизить её можно только обшивкой или временными ветрозащитными экранами, но это отдельная задача.
Вопросы читателей
Можно ли заменить диагональные связи телескопическими упорами?
Частично: упоры работают на сжатие в одном направлении и не воспринимают сдвиг так же эффективно. При высоком опрокидывающем моменте их применяют только в дополнение к диагоналям.
Какой шаг раскосов достаточен для одноэтажного каркаса?
Ориентировочно 6–8 м в I–II ветровых районах, но точное значение берут из проекта с учётом типа местности и высоты.
Нужна ли анкеровка раскосов к грунту?
Да, если раскос должен воспринимать опрокидывающий момент. Крепление только к обвязке защищает от смещения, но не от опрокидывания.
Когда можно снимать временные раскосы?
После устройства постоянных связей, обшивки или кровли, которые воспринимают ветровую нагрузку по проекту.
